TR601 MXA - TR601F MXA

prodotti / LINEE DI TRONCATURA A TAGLIO DRITTO play video

Descrizione prodotto

LINEA DI TRONCATURA A CARICO AUTOMATICO
IL TAGLIO A PACCO OTTIMIZZATO

TR601 MXA è una linea di troncatura a spintore elettronico con carico automatico e completa ottimizzazione e difettazione del legno.
Con la sua specifica unità di taglio ad azionamento idraulico e un potente motore da 9,2 kW è la soluzione ideale
per tagliare a pacco sfruttando le grandi sezioni di taglio della lama diametro 600 mm, in modo preciso e veloce.
Grazie a scelte tecniche sempre più ambiziose, lo spintore elettronico scorre su guida lineare e pattini ad alto rendimento.
Il sistema di avanzamento tramite cremagliera, pignone e motore brushless garantisce la spinta di un pacco fino a 750 kg.

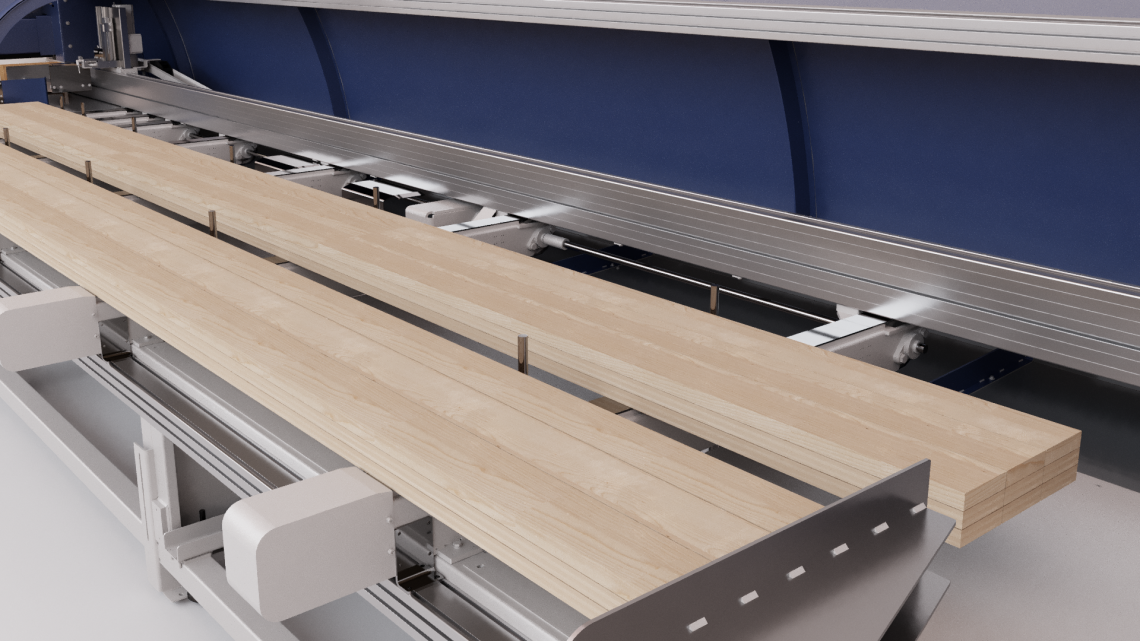

Il carico automatico avviene tramite nastri trasportatori di 1450 mm e funge da polmone per l'operatore più esigente.
L'architettura software si appoggia su un controllo elettronico Beckhoff con monitor touch-screen da 12” ad alta risoluzione,
interfaccia grafica 3D semplice ed intuitiva con sistema operativo Windows.
Le liste di taglio possono essere create direttamente sul software a bordo macchina oppure importate tramite connessione
a porte di rete ethernet o USB.
Il software permette di ottimizzare automaticamente la lista di taglio per ridurre gli scarti e ottimizzare il processo di lavorazione
secondo 4 criteri : massima lunghezzaminimo scarto, sequenza e priorità.
Una fotocellula consente la misurazione automatica del pezzo da tagliare (funzione OPTI).
Una seconda fotocellula rileva i segni fluorescenti per l'eliminazione di nodi e difetti (funzione OPTI PLUS).

TR601F MXA integra sulla macchina l'unità di fresatura trasformandola in un vero e proprio centro di lavoro
che combina taglio e fresatura.

Possibilità di integrare alla linea di troncatura stampanti per etichette e stampanti a getto d'inchiostro.
A richiesta è possibile implementare un sistema di scarico automatico a barra unica pensato per lo scarico del materiale a pacchi.
Lo scaricatore è disponibile anche con botola per l’evacuazione dell’intestatura e dei rifili di coda.


Dati Tecnici Troncatrice

Diametro lama
600 mm

Velocità rotazione lama
2600 rpm

Potenza motore lama
kW 9,2 (HP 12,5)
Sezione minima di taglio
20 (L) x 10 (H) mm

Massima capacità di taglio
650 mm (L) a 40 mm (H) - 300 mm (L) a 200 mm (H)

Pressione massimo d'esercizio
6 bar

Bocche di aspirazione
2 x Ø100 mm

Peso netto
2100 kg


Dati Tecnici Unità di fresatura

Potenza motore
kW 4 (HP 5,5) - kW 5,5 / kW 7,5 opzionale

Diametro max fresa
280 mm (foro Ø40 mm)

Corsa di fresatura
400 mm
Larghezza max utensile di fresatura
100 mm

Regolazione manuale profondità di fresatura
da 0 a 75 mm (posizionamento controllato opzionale)

Peso netto
750 kg


Dati Tecnici Spintore

Capacità di carico
da 4000 a 14000 mm

Velocità massima dello spintore
90 mt / min

Velocità massima di posizionamento
90 mt / min
Velocità massima di ritorno
90 mt / min

Precisione di posizionamento
+/- 0,4 mm

Peso massimo delle tavole
350 kg fino a 7000 mm - 750 kg da 8000 mm

Ciclo esecuzione taglio
6 sec

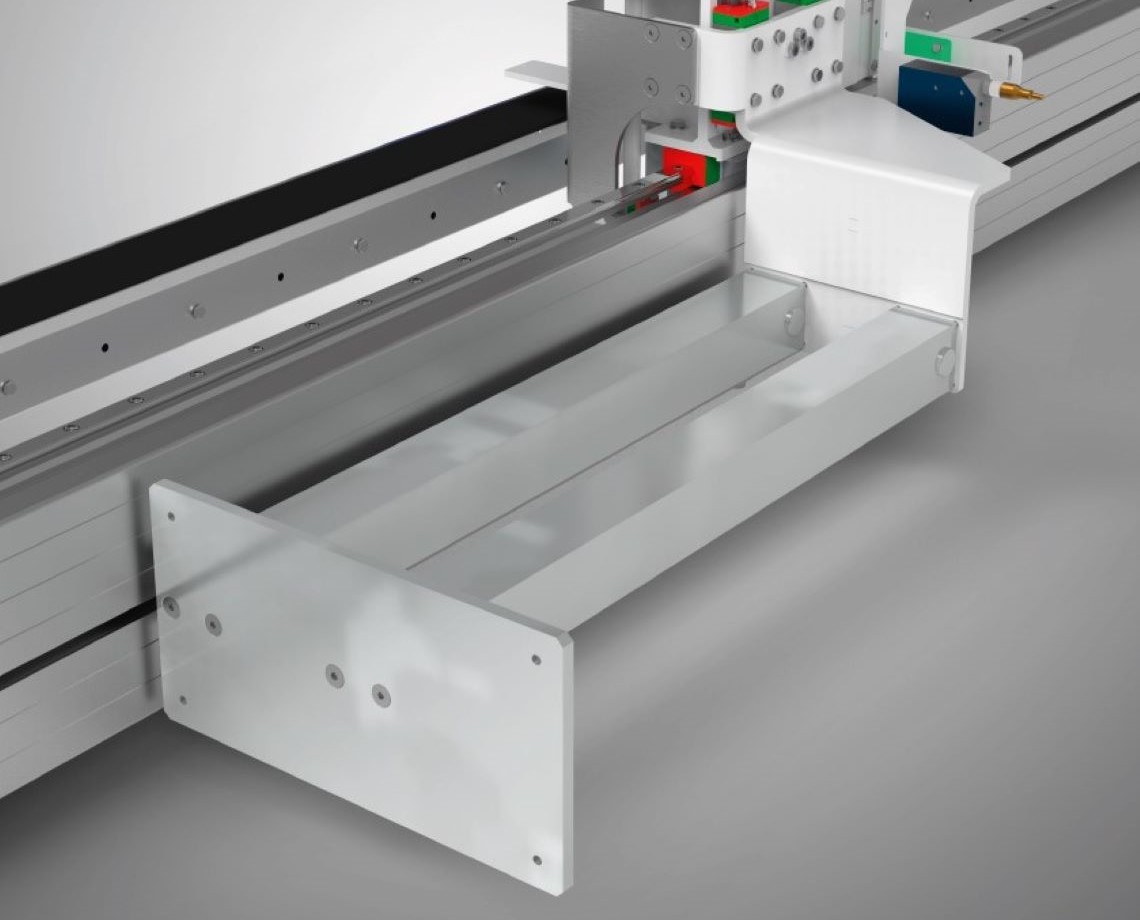

SPINTORE ELETTRONICO

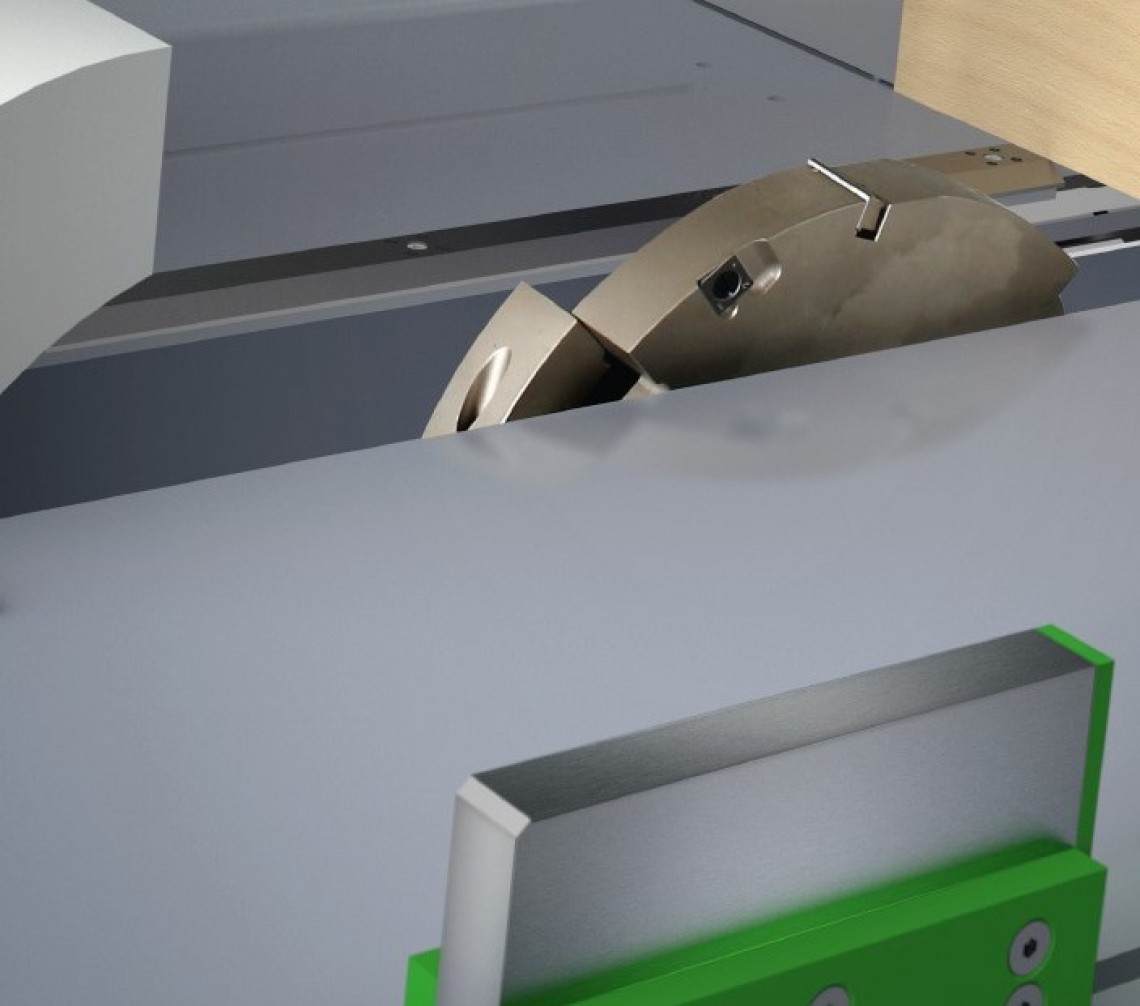

UNITA' DI FRESATURA
