TR 600 Matrix

prodotti / LINEE DI TRONCATURA A TAGLIO DRITTO

Descrizione prodotto

LINEA DI TRONCATURA A SPINTORE ELETTRONICO
MATRIX, UNA FILOSOFIA STROMAB

TR600 Matrix è una linea di troncatura a spintore elettronico con completa ottimizzazione e difettazione del legno.
Soluzione ottimale per tutte le esigenze di taglio ascendente a 90°, può lavorare sia a barra singola che a pacchi.
L'unità di taglio ad azionamento idraulico ed un potente motore da 9,2 kW ne fanno la soluzione ideale per il taglio
di grandi sezioni sfruttando la lama di diametro 600 mm, in modo preciso e veloce.
Lo spintore è realizzato con un sistema d’avanzamento a cremagliera, pignone e motore brushless per garantire
un posizonamento senza compromessi e la massima precisione di taglio.
L'architettura software si appoggia su un programmatore elettronico con monitor touch-screen da 12” ad alta risoluzione,
interfaccia grafica semplice ed intuitiva con sistema operativo Linux.
Le liste di taglio possono essere create direttamente sul software a bordo macchina oppure importate tramite connessione
a porte di rete ethernet o USB.
Il software permette di ottimizzare automaticamente la lista di taglio per ridurre gli scarti e ottimizzare il processo di lavorazione
secondo 6 criteri : massima lunghezza, minimo scarto, sequenza, sequenza tavola, volume e priorità.
Una fotocellula consente la misurazione automatica del pezzo da tagliare (funzione OPTI).
Una seconda fotocellula rileva i segni fluorescenti per l'eliminazione di nodi e difetti (funzione OPTI PLUS).
Possibilità di integrare alla linea di troncatura stampanti per etichette e stampanti a getto d'inchiostro.
A richiesta è possibile implementare sistemi di carico e scarico automatici che fungono da polmone.
Scelte chiare per soluzioni complesse.

Dati Tecnici Troncatrice

Diametro lama
600 mm

Velocità rotazione lama
2800 rpm

Potenza motore lama
kW 9,2 (HP 12,5)
Altezza piano di lavoro
1000 mm

Inclinazione piano di lavoro
8°

Sezione minima di taglio
20 (L) x 10 (H) mm

Massima capacità di taglio
610 mm (L) a 30 mm (H) - 365 mm (L) a 160 mm (H)

Pressione massimo d'esercizio
6 bar

Bocche di aspirazione
4 x Ø100 mm

Peso netto
1900 kg


Dati Tecnici Spintore

Capacità di carico
da 2000 a 6000 mm

Velocità massima dello spintore
90 mt / min

Velocità massima di posizionamento
90 mt / min
Velocità massima di ritorno
90 mt / min

Precisione di posizionamento
+/- 0,4 mm

Peso massimo delle tavole
80 kg

Ciclo esecuzione taglio
6 sec



SISTEMA DI AVANZAMENTO DELLO SPINTORE ELETTRONICO

Pignone, Cremagliera, Motore Brushless

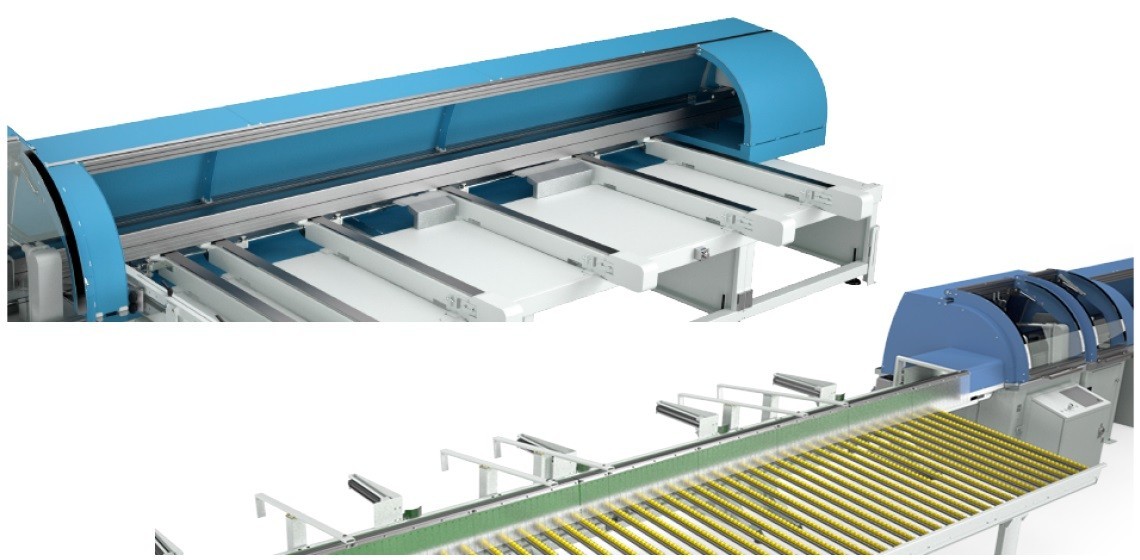

SISTEMI DI CARICO E SCARICO AUTOMATICI

Caricatore automatico con sistema di carico a catene

Scaricatore automatico con tappeto, cilindri rapidi e banco di raccolta
