TR 500F Matrix

prodotti / LINEE DI TRONCATURA A TAGLIO DRITTO play video

Descrizione prodotto

LINEA DI TRONCATURA A SPINTORE ELETTRONICO
MATRIX, UNA FILOSOFIA STROMAB

TR500F Matrix è una linea di troncatura a spintore elettronico con completa ottimizzazione e difettazione del legno.
Soluzione ottimale per tutte le esigenze di taglio ascendente a 90°, può lavorare sia a barra singola che a pacchi.
Questa speciale configurazione integra sulla linea l'unità di fresatura, trasformandola in un vero e proprio centro di lavoro
che combina taglio e fresatura.
Lo spintore è realizzato con un sistema d’avanzamento a cremagliera, pignone e motore brushless per garantire
un posizonamento senza compromessi e la massima precisione di taglio.
L'architettura software si appoggia su un programmatore elettronico con monitor touch-screen da 12” ad alta risoluzione,
interfaccia grafica semplice ed intuitiva con sistema operativo Linux.
Le liste di taglio possono essere create direttamente sul software a bordo macchina oppure importate tramite connessione
a porte di rete ethernet o USB.
Il software permette di ottimizzare automaticamente la lista di taglio per ridurre gli scarti e ottimizzare il processo di lavorazione
secondo 6 criteri : massima lunghezza, minimo scarto, sequenza, sequenza tavola, volume e priorità.
Una fotocellula consente la misurazione automatica del pezzo da tagliare (funzione OPTI).
Una seconda fotocellula rileva i segni fluorescenti per l'eliminazione di nodi e difetti (funzione OPTI PLUS).
Possibilità di integrare alla linea di troncatura stampanti per etichette e stampanti a getto d'inchiostro.
A richiesta è possibile implementare sistemi di carico e scarico automatici che fungono da polmone.
Scelte chiare per soluzioni complesse.


Dati Tecnici Troncatrice

Diametro lama
500 mm

Velocità rotazione lama
3500 rpm

Potenza motore lama
kW 7,5 (HP 10)
Altezza piano di lavoro
1000 mm

Inclinazione piano di lavoro
8°

Sezione minima di taglio
20 (L) x 10 (H) mm

Massima capacità di taglio
360 mm (L) a 55 mm (H) - 200 mm (L) a 135 mm (H)

Pressione massimo d'esercizio
6-8 bar

Bocche di aspirazione
3 x Ø100 mm

Peso netto
1350 kg


Dati Tecnici Unità di fresatura

Potenza motore
kW 4 (HP 5,5) - kW 5,5 / kW 7,5 opzionale

Diametro max fresa
280 mm (foro Ø40 mm)

Corsa di fresatura
400 mm
Larghezza max utensile di fresatura
100 mm

Regolazione manuale profondità di fresatura
da 0 a 75 mm (posizionamento controllato opzionale)

Peso netto
750 kg


Dati Tecnici Spintore

Capacità di carico
da 2000 a 6000 mm

Velocità massima dello spintore
90 mt / min

Velocità massima di posizionamento
90 mt / min
Velocità massima di ritorno
90 mt / min

Precisione di posizionamento
+/- 0,4 mm

Peso massimo delle tavole
80 kg

Ciclo esecuzione taglio
4 sec

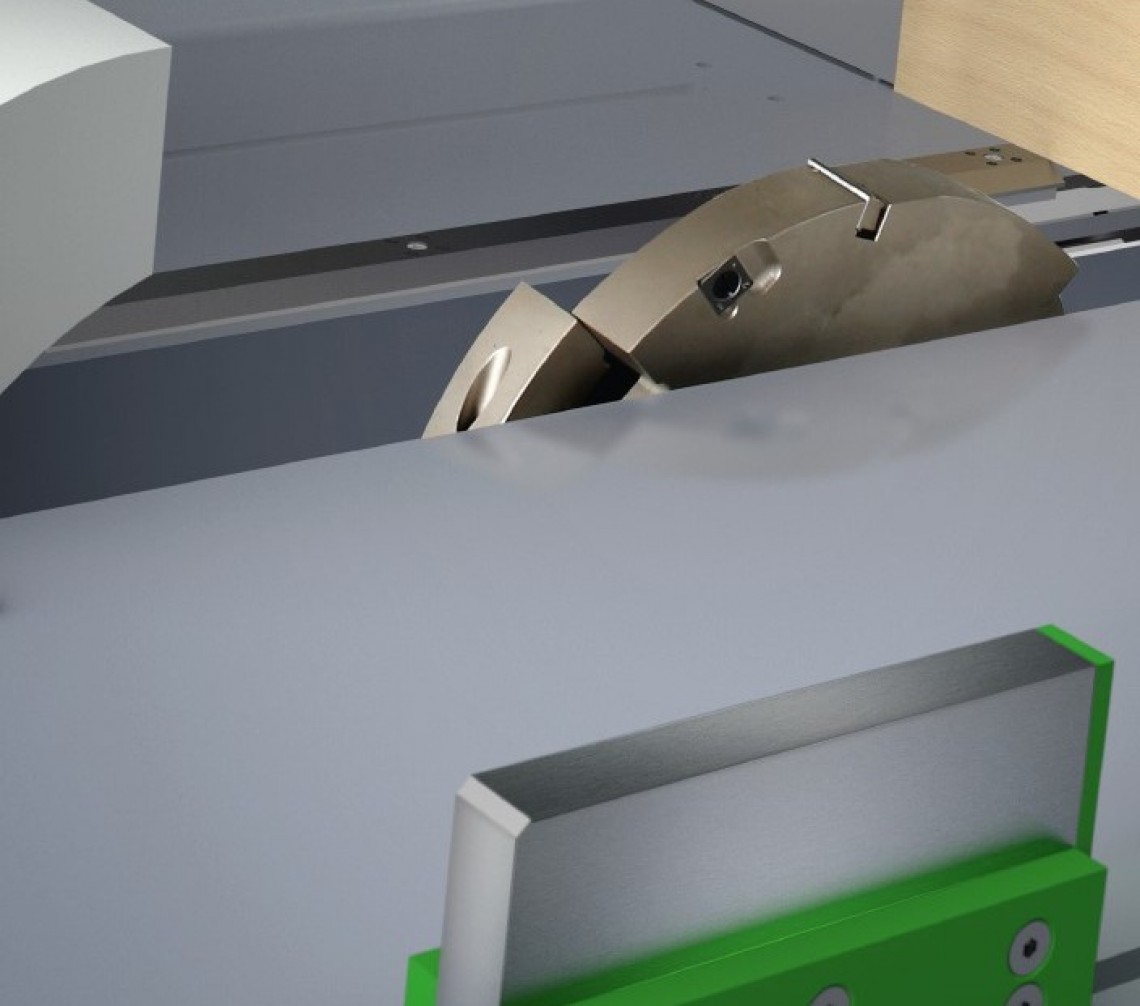

UNITA' DI FRESATURA

ESEMPI DI LAVORAZIONE
