CT 600

Produkte / KAPPANLAGEN MIT DREHBARER ARBEITSFLÄCHE

Produktbeschreibung

OPTIMIERUNGSKAPPANLAGE FÜR WINKELSCHNITTE

DER OPTIMIERTE SCHNITT

Die CT600 ist eine elektronische Ablänganlage mit Schieber, die eine vollständige Optimierung und Ablenkung des Holzes ermöglicht.
Dank ihres drehbaren Tisches ist sie die optimale Lösung für alle geraden (90°) und winkligen (+/- 70°) Schnittanforderungen
sowohl für das Sägen von Einzelstäben als auch von Paketen.
Der Schieber ist mit einem Zahnstangenvorschubsystem und einem bürstenlosen Motor ausgestattet und garantiert
höchste Schnittpräzision.
Die Software-Architektur basiert auf einer elektronischen Beckhoff-Steuerung mit einem hochauflösenden 12"-Touchscreen-Monitor,
einfache und intuitive 3D-Grafikschnittstelle mit Windows-Betriebssystem.
Schneidlisten können direkt auf der On-Board-Software erstellt oder über den Anschluss an
Ethernet- oder USB-Netzwerkanschlüssen importiert werden.
Die Software ermöglicht eine automatische Optimierung der Zuschnittliste, um den Ausschuss zu reduzieren und den Bearbeitungsprozess

zu optimieren nach 4 Kriterien: maximale Länge, minimaler Abfall, Reihenfolge und Priorität.
Eine Fotozelle ermöglicht die automatische Vermessung des zu schneidenden Werkstücks (Funktion OPTI).
Eine zweite Fotozelle erkennt fluoreszierende Markierungen zur Beseitigung von Knoten und Fehlern (Funktion OPTI PLUS).
Es besteht die Möglichkeit, Etiketten- und Tintenstrahldrucker in die Schneidelinie zu integrieren.
Automatische Be- und Entladesysteme können auf Anfrage implementiert werden.
Alles in allem ist es die perfekte Maschine für die anspruchsvollsten Kunden, flexibel, aber mit hoher Produktionskapazität.
Sie ist der Maßstab für Hersteller von Spezialverpackungen, Holzböden, Holzhäusern (Fachwerk und Rahmenwände)
Konstruktionsschalungen und Innen- und Außenausstattungen.

Technische Daten Kappsägen
Durchmesser der Klinge 600 mm	Drehgeschwindigkeit 2600 rpm
Motorleistung kW 7,5 (HP 10)	Automatische Tischdrehung -70° 0° +70°
Höhe des Arbeitstisches 1000 mm	Neigung des Arbeitstisches 8°
Min Schnittquerschnitt 30 (L) x 10 (H) mm	Max Schnittkapazität bei 0° (gerader Schnitt) 410 mm (L) a 40 mm (H) - 215 mm (L) a 200 mm (H)
Max Schnittkapazität bei 45° (Schrägschnitt) 285 mm (L) a 40 mm (H) - 150 mm (L) a 200 mm (H)	Max Schnittleistung bei 70° (Schrägschnitt) 80 mm (L) a 40 mm (H) - 40 mm (L) a 200 mm (H)
Maximaler Betriebsdruck 6 bar	Ansaugstutzen 3 x Ø100 mm - 1 x Ø120 mm
Nettogewicht 1200 kg

Technische Daten Drücker
Ladekapazität 3000 - 4000 - 5000 - 6000 mm	Max Schubgeschwindigkeit 90 mt / min
Max Positioniergeschwindigkeit 90 mt / min	Max Rücklaufgeschwindigkeit 90 mt / min
Genauigkeit der Positionierung +/- 0,4 mm	Max Tischgewicht 80 kg
Zyklus der Schnittausführung 4 sek

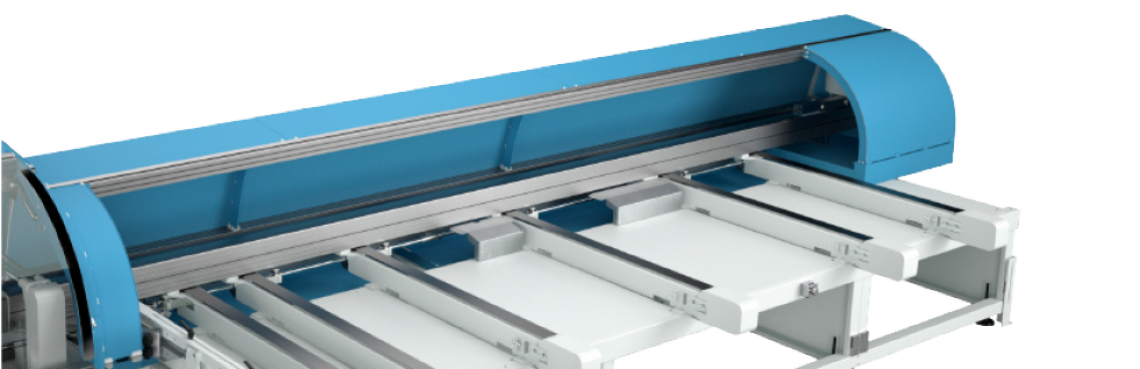

AUTOMATISCHE BESCHICKUNG

- Automatisches Beschickungssystem für einzelne Werkstücke oder Material im Paket
- Beschickung über Kettenförderer
- Beschickungskapazität von 3 bis 10 m

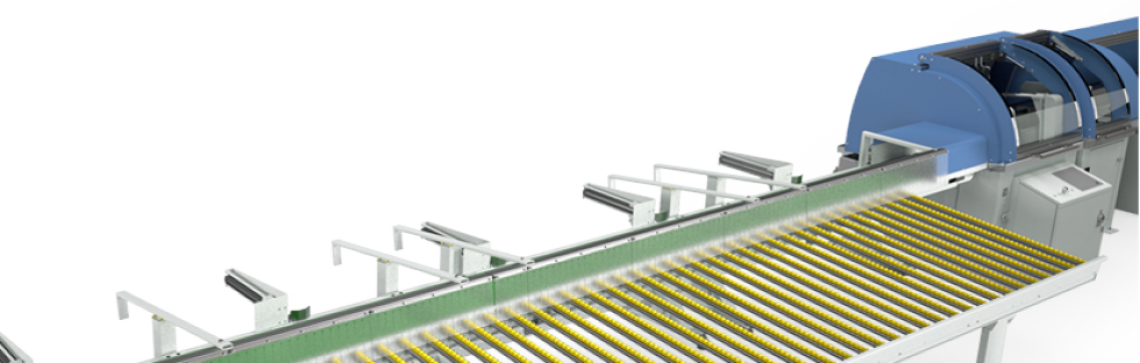

ELEKTRONISCHER SORTIERER MIT FÖRDERBAND UND SCHNELLEM AUSWURF

- Förderband mit variabler Geschwindigkeit von 0-120 m/min
- Kombination Aktivierung Ausstosser im Verhältnis zur Teilelänge direkt über die Schnittliste
- Materialsammeltisch mit freilaufenden Rollen
